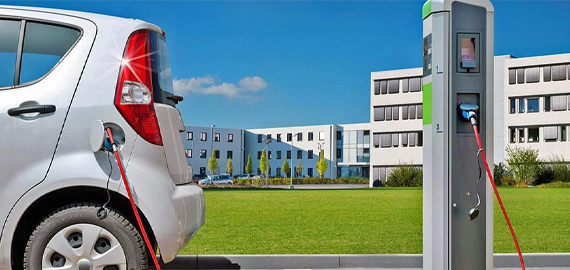

Развитие электротранспорта в россии и во всем мире ставит перед производителями электротехнического оборудования новые задачи. Зарядные станции для электромобилей должны обеспечивать передачу значительных токов в компактном, часто необслуживаемом исполнении, работать в широком диапазоне температур и выдерживать интенсивный режим коммутации. Одним из ключевых элементов, определяющих надежность и долговечность зарядной станции, является система внутренних токоведущих соединений. Традиционные жесткие шины и кабельные сборки не всегда оптимальны для этих условий, тогда как гибкие медные шины предлагают ряд существенных преимуществ.
Рост рынка электротранспорта и потребности в зарядной инфраструктуре
Рынок электромобилей в россии, хотя и отстает от европейского или китайского, демонстрирует устойчивый рост. По данным различных источников, парк электромобилей в стране ежегодно увеличивается на десятки процентов. Вслед за этим растет и потребность в зарядной инфраструктуре — быстрых зарядных станциях постоянного тока и медленных станциях переменного тока.
Зарядные станции предъявляют особые требования к электрооборудованию. Во-первых, они работают в широком диапазоне внешних температур: от -40 градусов цельсия зимой до +40 и выше летом. Во-вторых, они должны быть компактными, так как размещаются на ограниченных площадях городских парковок, заправочных станций и придорожных территорий. В-третьих, они рассчитаны на интенсивную эксплуатацию с многократными ежедневными включениями и отключениями нагрузки.
Внутренняя компоновка зарядной станции включает в себя силовые модули (выпрямители, преобразователи), контакторы, автоматические выключатели, измерительные шунты и разъемы для подключения кабеля электромобиля. Соединение этих элементов между собой должно быть надежным, компактным и технологичным в монтаже.
Почему гибкие шины подходят для зарядных станций
Применение гибких медных шин в зарядных станциях для электромобилей обусловлено их уникальными свойствами, которые идеально соответствуют требованиям этого оборудования.
Устойчивость к вибрациям и ударам. Зарядные станции, особенно установленные вдоль автомобильных дорог, подвергаются вибрациям от проезжающего транспорта. Жесткие шинные соединения в таких условиях могут ослабевать, требуя регулярной подтяжки контактов. Гибкие шины, благодаря своей конструкции из множества слоев, эффективно гасят вибрации, не передавая их на контактные соединения.
Компенсация тепловых расширений. Зарядные станции работают в режиме резких перепадов нагрузки. При подключении электромобиля через станцию начинает протекать ток в сотни ампер, что вызывает нагрев токоведущих частей. После отключения нагрузка падает, и элементы остывают. Циклические тепловые деформации могут привести к усталостным разрушениям жестких шин и ослаблению болтовых соединений. Гибкие шины свободно деформируются при нагреве и охлаждении, не создавая дополнительных механических напряжений.
Компактность и гибкость компоновки. Внутреннее пространство зарядной станции ограничено. Гибкие шины могут быть проложены по сложным траекториям, что позволяет оптимизировать размещение компонентов и уменьшить габариты изделия. В отличие от жестких шин, требующих прямолинейных участков и специальных гибочных приспособлений, гибкие шины укладываются вручную без специального инструмента.
Простота монтажа и замены. При производстве зарядных станций использование гибких шин сокращает время сборки, так как отпадает необходимость в точной подгонке длин и углов изгиба. При ремонте или модернизации замена гибкой шины также выполняется быстрее и проще.
Повышенная безопасность. Гибкие шины могут поставляться в изолированном исполнении, что снижает риск случайного прикосновения к токоведущим частям при обслуживании и уменьшает требуемые расстояния до заземленных конструкций.
Требования к гибким шинам для зарядной инфраструктуры
Применение гибких медных шин в зарядных станциях должно соответствовать ряду нормативных требований. Производители гибких шин сертифицируют свою продукцию в соответствии с международными и российскими стандартами. Для низковольтных применений, к которым относятся зарядные станции (напряжение до 1000 вольт переменного тока и до 1500 вольт постоянного тока), гибкие шины должны соответствовать требованиям действующих стандартов на комплектные распределительные устройства и иметь сертификат соответствия техническому регламенту таможенного союза.
Материал гибких шин — электролитическая медь с чистотой не менее 99,9 процентов. Толщина отдельных медных пластин (ламелей) обычно составляет 0,5 мм, 0,8 мм или 1,0 мм, а ширина может варьироваться от 6 до 120 мм. В изолированном исполнении шины должны выдерживать испытательное напряжение, в несколько раз превышающее рабочее, и иметь изоляцию, обладающую свойством самозатухания.
Важным требованием является работоспособность при низких температурах. Для зарядных станций, устанавливаемых в условиях холодного климата, гибкие шины должны проходить испытания на холодостойкость. Согласно установленным методикам, образцы выдерживают при низких отрицательных температурах в течение нескольких часов, после чего подвергаются механическим испытаниям. Такие требования обеспечивают надежную работу гибких шин в российских климатических условиях.
Типовые узлы применения в зарядной станции
В конструкции зарядной станции гибкие медные шины могут использоваться в нескольких ключевых узлах.
Соединение силовых модулей с входными клеммами. В зарядных станциях постоянного тока силовые выпрямительные модули соединяются с входными клеммами питания. Гибкие шины позволяют легко подключать модули при необходимости замены или наращивания мощности.
Соединение контакторов и автоматических выключателей. В цепи зарядного кабеля устанавливаются контакторы и автоматические выключатели для защиты и управления. Гибкие шины обеспечивают надежное соединение этих аппаратов с учетом их расположения в шкафу.
Подключение измерительных шунтов. Шунты для измерения тока зарядки должны быть подключены с минимальными механическими напряжениями, так как деформация шунта может искажать его сопротивление и, следовательно, показания. Гибкие шины идеально подходят для этой задачи.
Соединение с зарядным разъемом. Место подключения зарядного кабеля к станции подвергается механическим нагрузкам при каждом присоединении и отсоединении разъема. Гибкий токоподвод в этом узле снижает риск повреждения контактов.
Преимущества перед кабельными сборками
В зарядных станциях часто используются кабельные сборки из многожильных проводов с наконечниками. Однако гибкие шины имеют ряд преимуществ перед кабельными решениями.
Более низкое электрическое сопротивление. Гибкая шина того же сечения имеет меньшее сопротивление по сравнению с многожильным кабелем за счет более полного использования сечения проводника.
Лучшее охлаждение. Плоская форма шины обеспечивает большую поверхность охлаждения на единицу сечения по сравнению с круглым кабелем. Это позволяет при том же сечении пропускать больший ток или использовать меньшее сечение при том же токе.
Экономия пространства. Гибкая шина укладывается плотнее, чем кабель, требующий дополнительного пространства для изгибов. В компактных зарядных станциях это важное преимущество.
Лучшая вибростойкость. Вибростойкость гибкой шины выше, чем у кабеля с обжимными наконечниками, так как переход от гибкой части к наконечнику в шине выполнен более плавно и менее подвержен концентрации напряжений.
Выбор типоразмера гибкой шины для зарядной станции
Выбор типоразмера гибкой медной шины для зарядной станции зависит от нескольких факторов.
Номинальный ток зарядки. Для медленных зарядных станций переменного тока с током до 32 ампер могут применяться гибкие шины небольшого сечения. Для быстрых зарядных станций постоянного тока с током до 200-400 ампер и выше требуются шины большего сечения.
Длительно допустимый ток. Согласно нормативным требованиям, шина должна выбираться по условию нагрева: длительно допустимый ток шины должен быть не менее максимального рабочего тока зарядной станции. Для гибких шин с изоляцией допустимая температура обычно составляет 85-105 градусов цельсия в зависимости от класса изоляции.
Падение напряжения. В зарядных станциях, особенно на постоянном токе, важно минимизировать падение напряжения на внутренних соединениях для обеспечения эффективной зарядки и точности измерений.
Механическая прочность. Шина должна быть достаточно прочной, чтобы выдерживать монтажные и эксплуатационные нагрузки без повреждения.
Для типовых применений можно ориентироваться на следующие соотношения. Гибкая шина из трех пластин толщиной 1 мм и шириной 24 мм (общее сечение 72 мм²) имеет номинальный длительный ток около 400 ампер. Для токов до 1000 ампер могут применяться шины большего сечения.
Монтаж гибких шин в зарядных станциях
Правильный монтаж гибких шин имеет решающее значение для их надежной работы.
Подготовка концов. Для шин в изоляции необходимо удалить изоляцию с концов на длину, достаточную для установки наконечника или непосредственного болтового соединения. Удаление изоляции должно производиться аккуратно, без повреждения медных пластин.
Установка наконечников. Концевые наконечники могут быть напрессованы или припаяны к концам гибкой шины. Пайка обеспечивает более надежный контакт, но требует соблюдения температурного режима, чтобы не повредить изоляцию. Опрессовка выполняется специальным инструментом и обеспечивает достаточную надежность для большинства применений.
Болтовое соединение. Болтовое соединение должно быть выполнено с использованием плоских и пружинных шайб для предотвращения самооткручивания. Момент затяжки должен соответствовать рекомендациям производителя — недостаточная затяжка приводит к росту переходного сопротивления, чрезмерная может повредить контактные поверхности.
Обеспечение минимального радиуса изгиба. Хотя гибкие шины и предназначены для изгиба, чрезмерно резкие перегибы могут привести к повреждению отдельных слоев. Рекомендуемый минимальный радиус изгиба обычно составляет 5-10 толщин шины.
Фиксация шины. При большой длине гибкая шина должна быть зафиксирована с помощью кабельных стяжек или специальных держателей, чтобы избежать провисания и контакта с соседними токоведущими частями.
Экономическая эффективность
Применение гибких шин в зарядных станциях дает измеримый экономический эффект.
Снижение трудозатрат при производстве. Время сборки зарядной станции с использованием гибких шин сокращается по сравнению с жесткими шинами или кабельными сборками. Отсутствие необходимости в гибке, подгонке и маркировке большого количества проводов снижает стоимость изготовления.
Уменьшение стоимости материалов. Хотя гибкая шина может стоить дороже кабеля того же сечения на погонный метр, общая стоимость системы может быть ниже за счет меньшего количества соединительных элементов (наконечников, клемм, изоляторов) и более рационального использования пространства.
Снижение эксплуатационных расходов. Благодаря более высокой надежности и вибростойкости, зарядные станции с гибкими шинами требуют менее частого технического обслуживания и имеют меньший риск отказов.
Повышение ремонтопригодности. В случае выхода из строя силового модуля или другого компонента, его замена выполняется быстрее благодаря простоте отсоединения и повторного подсоединения гибких шин.
Перспективы развития
Рынок зарядных станций для электромобилей будет продолжать расти, и вместе с ним будет расти спрос на гибкие медные шины. Появляются новые требования: станции сверхбыстрой зарядки с током до 500-600 ампер, двунаправленные зарядные станции, беспроводные зарядные станции. Во всех этих разработках гибкие шины будут играть важную роль как надежный и компактный элемент внутренних соединений.
Производители гибких шин совершенствуют свою продукцию, предлагая шины с улучшенной изоляцией, рассчитанные на более высокие токи и температуры, а также шины со встроенными датчиками температуры для контроля перегрева. Ожидается, что в ближайшие годы появятся специализированные серии гибких шин, предназначенные именно для зарядной инфраструктуры электротранспорта.
Применение гибких медных шин в зарядных станциях для электромобилей является технически обоснованным и экономически эффективным решением. Гибкие шины обеспечивают высокую надежность соединений в условиях вибраций, перепадов температур и циклических нагрузок. Они позволяют создавать более компактные и технологичные конструкции, сокращать время производства и эксплуатационные расходы.
Для производителей зарядных станций переход с жестких шин или кабельных сборок на гибкие медные шины — это шаг к повышению качества и конкурентоспособности продукции. Для операторов зарядных сетей — это вклад в надежность и бесперебойность работы зарядной инфраструктуры.
С учетом климатических особенностей россии, где зарядные станции работают при температурах от -40 до +40 градусов цельсия, особое значение приобретает использование сертифицированных гибких шин, прошедших испытания на холодостойкость. Выбор правильного типоразмера и соблюдение технологии монтажа гарантируют долгий и безотказный срок службы гибких шин в составе зарядной станции.
